¿Qué es un osciloscopio?
El osciloscopio es una de las herramientas más indispensables para la medición de señales electrónicas. Se trata de un dispositivo electrónico que se encarga de captar señales eléctricas y representarlas gráficamente en una pantalla para su análisis y comparación.
En palabras más simples, un osciloscopio es un instrumento de medición que representa visualmente las señales eléctricas en forma de onda.
Los mejores osciloscopios digitales del 2021

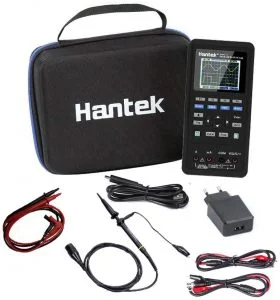

Hantek 2D72: La navaja suiza de los osciloscopios digitales portátiles.
Hantek 6022BE: El osciloscopio digital portatil más comprado en Amazon

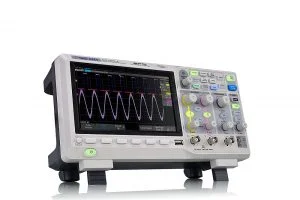

Siglent Technologies SDS1202X-E: el osciloscopio más vendido en Amazon
Siglent SDS1104X-E: uno de los osciloscopios más avanzados de Amazon

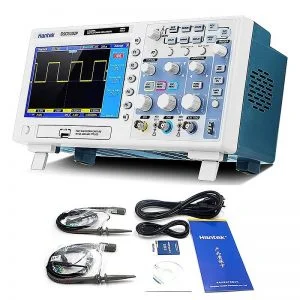

Hantek DSO5102P: El mejor osciloscopio calidad – precio de Amazon

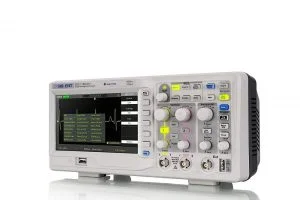

Siglent SDS1102CML: uno de los mejores osciloscopios baratos de Amazon
¿Para qué sirve un osciloscopio?
A la hora de comprar un osciloscopio es mejor conocer con exactitud para qué sirven estos instrumentos tan usados en la electrónica. Y es que, un osciloscopio no solo sirve para ver bonitas e interesantes formas de onda moviéndose en una pantalla, es mucho más que eso.
Esa representación gráfica de las señales eléctricas o formas de onda que se muestran en la pantalla de un osciloscopio, se les conoce como oscilogramas, y se usan para medir y comparar las señales eléctricas emitidas por un dispositivo.
En pocas palabras, un osciloscopio sirve para medir y analizar de forma gráfica las señales eléctricas y electrónicas en un circuito, así como sus diferentes variaciones en el tiempo. Este dispositivo es uno de los principales aliados de los técnicos y especialistas de la electrónica.
Guías para que te vuelvas un experto en el osciloscopio
¿Cómo se utiliza o mide con un osciloscopio?
El osciloscopio se usa de forma muy similar a como usaríamos un multímetro. Con la diferencia de que en un osciloscopio se muestran valores representados en forma de onda y no en valores numéricos como pasaría con un multímetro.
Básicamente, para realizar una medición con un osciloscopio solo debemos tener el equipo conectado y encendido. Con su respectiva sonda o cable conectado. Calibrar o configurar el equipo para el tipo de función o medida que deseamos realizar y empezar a probar.
Las pruebas o mediciones se realizan, como dijimos anteriormente, de forma similar a un multímetro. Tomando las puntas de pruebas y poniéndolas en contacto con el circuito o terminal que queremos medir.
Cuando el equipo detecte una señal, inmediatamente, se mostrará una imagen en la pantalla que representará gráficamente (en forma de onda) la señal recibida.
Tipos de osciloscopios
Aunque, en principio, todos se encargan de realizar la misma tarea, e incluso, lo hacen de forma muy similar, cuando estás buscando comprar el osciloscopio apropiado para ti es necesario conocer cuáles son los 3 diferentes tipos de osciloscopios que existen.
Estos son:
Osciloscopio Analógico
Fueron los primeros modelos de osciloscopios que salieron. Funcionan mediante la señal aplicada que, una vez amplificada, desvía un haz de electrones en dirección vertical, otorgando su valor.
Aunque se puede llegar a pensar que en este mundo tecnológico actual las herramientas análogas ya no se usan o no son tan precisas, este no es el caso con los osciloscopios, pues, incluso hoy en día, las versiones analógicas de este instrumento de medición, siguen siendo muy útiles.
Osciloscopio Digital
Este tipo de osciloscopio emplea un conversor para transformar la señal analógica en digital. Actualmente son el tipo de osciloscopio que más se ve en el mercado, debido a que son más avanzados y más sofisticados que sus primos digitales.
Este tipo de osciloscopio son los más utilizados actualmente porque, además de sus ventajas, y debido a la amplia oferta de dispositivos en el mercado, sus precios han disminuido, haciéndose más asequibles.
Osciloscopios Virtuales
Conocidos como osciloscopios virtuales o para PC, este tipo de osciloscopio son dispositivos igual de precisos y que cumplen las mismas tareas que los tipos de osciloscopios anteriormente mencionados, pero con una pequeña particularidad.
Los osciloscopios virtuales son dispositivos que no poseen pantallas, en su lugar, dependen de una conexión con un computador u ordenador portátil para la visualización y análisis de las señales.
Los osciloscopios virtuales funcionan mediante un software que es instalado al computador para poder procesar la información que el equipo capte. El dispositivo se conecta a la computadora mediante USB.
Por lo que, si estás pensando en comprar un osciloscopio virtual, debes recordar que necesitarás conectarlo a un ordenador para poder realizar tus mediciones y análisis.
Partes de un osciloscopio
Los osciloscopios están conformados por una serie de complicados elementos electrónicos que, posiblemente, no los entenderíamos del todo ni explicándolo varias veces, pero eso es en su interior. Por otro lado, existen partes externas específicas del osciloscopio que, sí debemos conocer,
Estas partes son sus controles e instrumentos principales, los cuales son quienes te ayudarán tanto a realizar las mediciones como a analizar los diferentes valores. A continuación, te describimos cuáles son esas partes principales y cuál es su función.
Controles de escala horizontal
También conocido como “sistema horizontal” estos son los controles que configuran el tiempo, por lo general, consta de perillas giratorias. Esta perilla regula tanto la posición como la escala de tiempo (segundos, milisegundos o microsegundos por división) de la señal que se muestra en la pantalla.
Controles de escala vertical
También compuestos por perillas giratorias, estos controles son los encargados de regular la amplitud (Volts por división) de la señal mostrada en la pantalla. Se usa para apreciar mejor los detalles de la forma de onda o para lograr ver distintas señales captadas.
Pantalla
Para los dispositivos que la tienen, es aquí donde se muestran los valores, es decir, la señal captada en forma de onda, para su posterior análisis.
Canales
Son las entradas analógicas donde se conectan las puntas de prueba del osciloscopio.
Sondas
Son los cables que se conectan en los canales analógicos. Son estos los instrumentos que se emplean para realizar las mediciones.
Disparador
Es la sección de los controles que posibilita la sincronización del muestreo y la captura de la señal en un punto específico. Básicamente, este control nos permite decidir qué parte de la onda recibida es la que se ve en la pantalla.
Usos del osciloscopio
Como mencionamos al principio, un osciloscopio es una de los instrumentos más importantes en las herramientas de un especialista o técnico de electrónica. El osciloscopio en la electrónica es el equivalente a ese montón de equipos médicos que le indican al doctor el estado de su paciente: ritmo cardiaco, respiración, pulsaciones, presión arterial, etc.
En ese sentido, entre los usos que tiene un osciloscopio, se encuentran:
- Permite hacer mediciones de la amplitud de una señal
- Permite medir la frecuencia de las diferentes señales
- Permite realizar medición de impulsos eléctricos y electrónicos
- Permite hacer mediciones del ciclo de trabajo de un circuito
- Permite conocer si se cruzan varias señales y existe avería
- Permite saber si la señal alcanza los valores adecuados después de una reparación
- Permite conocer si existen cortes de tensión o picos
- Permite calcular tiempos de propagación en circuitos microelectrónicos
- Permite ver los cambios de impedancia en una red
- Entre muchas otras funciones y usos.
Accesorios de osciloscopio
Los accesorios de osciloscopio son dispositivos que sirven para ampliar las diferentes aplicaciones que tienen estos equipos de medición. Entre los accesorios que te pueden ayudar a expandir las aplicaciones de tu osciloscopio se encuentran:
- Sondas de alta tensión
- Sondas diferenciales
- Sondas AC / DC de ancho de banda elevado
- Sondas de corriente AC tipo Rogowski
- Sondas de corriente de propósito general
- Entre otros…
